EDUCON Jedocestný usměrňovač

Parametry
obvodu

Um = 50V
R = 2,5Ω
L = 100mH
f = 50Hz

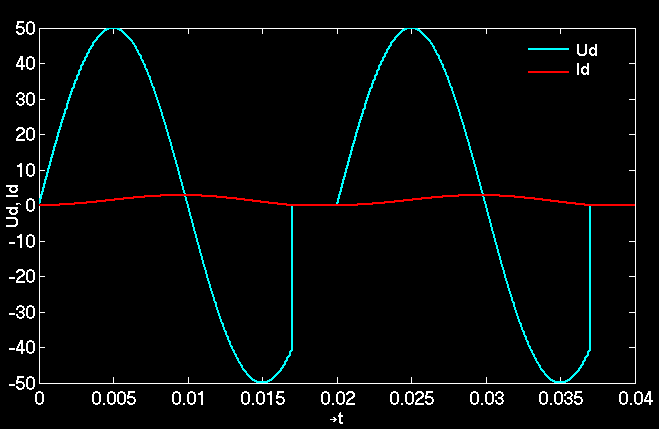

Protože v případě cívky napětí u_d předbíhá proud i_d, dioda vede i v záporné části půlperiody, dokud proud i_d neprojde nulou. To způsobí pokles střední hodnoty výstupního napětí proti R zátěži.

Při dalším zvyšování indukčnosti L se zvětšuje záporná půlvlna a dochází k většímu vyhlazování proudu.
