EDUCON Jedocestný usměrňovač

Parametry
obvodu

Um = 50V
R = 2,5Ω
L = 10mH
f = 50Hz

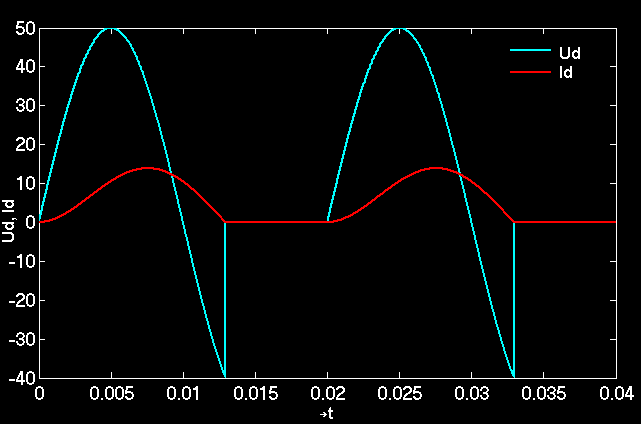

Protože v případě cívky napětí u_d předbíhá proud i_d, dioda vede i v záporné části půlperiody, dokud proud i_d neprojde nulou. To způsobí pokles střední hodnoty výstupního napětí proti R zátěži.

Zde již indukčnost L není zanedbatelná, tudíž se nám projeví na výstupním průběhu, a to tak, že se objeví záporná napěťová špička => pokles střední hodnoty napětí.
