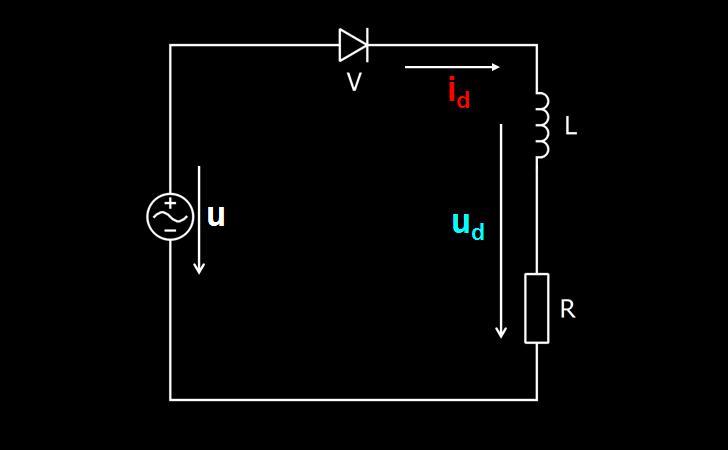

Silový obvod
Um = 50V
R = 2,5Ω
L = 0,1mH
f = 50Hz

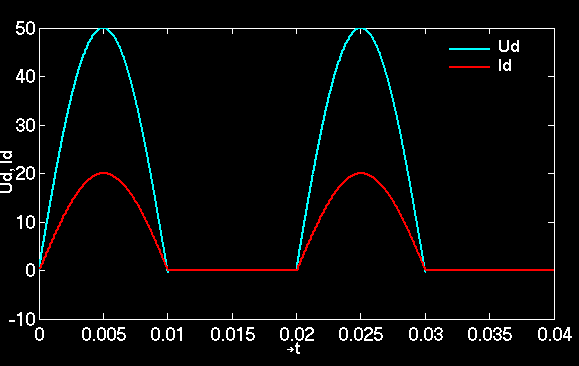

Protože v případě cívky napětí ud předbíhá proud id, dioda vede i v záporné části půlperiody,
dokud proud id neprojde nulou. To způsobí pokles střední hodnoty výstupního napětí proti R zátěži.
V tomto případě se jedná o velice malou indukčnost L, tudíž se neprojeví její vyhlazovací schopnost a usměrňovač se chová jako při odporové zátěži.
