EDUCON Jedocestný usměrňovač

Parametry
obvodu

Um = 50V
R = 10Ω
L = 50mH
f = 50Hz

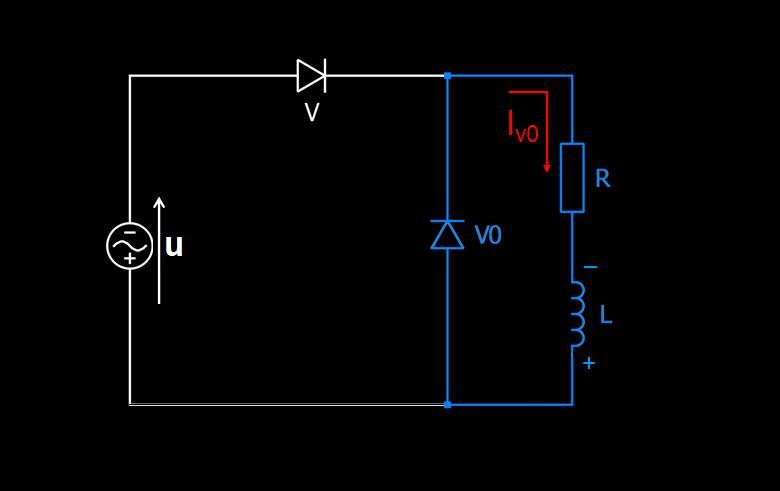

Při změně polarity napájecího napětí u začne být nulová dioda polarizována propustně a otevře se. Proud i_v0 uzavírající se ze zdroje přes nulovou diodu má pro diodu V závěrný směr a donutí ji vypnout. Tento jev nazýváme KOMUTACE. Po uzavření diody V je zátěž odpojena od zdroje a proud je dále protláčen zátěží přes nulovou diodu z vlastní magnetické energie nahromaděné v cívce.

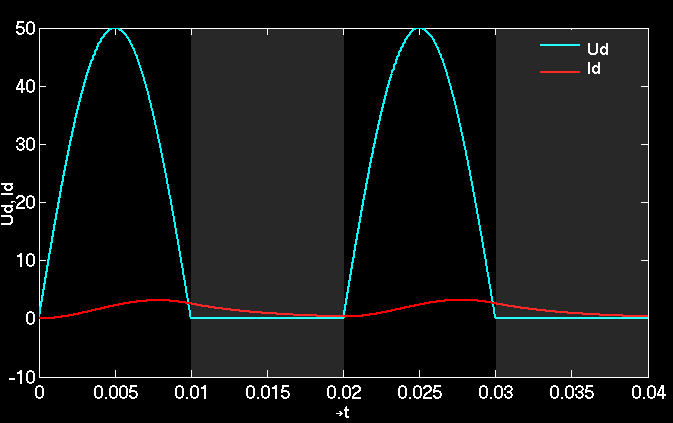

Ve druhé půlperiodě dochází v našem případě díky indukčnosti L k přírůstku proudu, jehož odvození je níže. Polarita indukčosti L se obrací a cívka se začne vybíjet přes odpor. Při zapojení s nulovou diodou nedochází k poklesu napětí u_d pod nulovou hodnotu.
