EDUCON Jedocestný usměrňovač

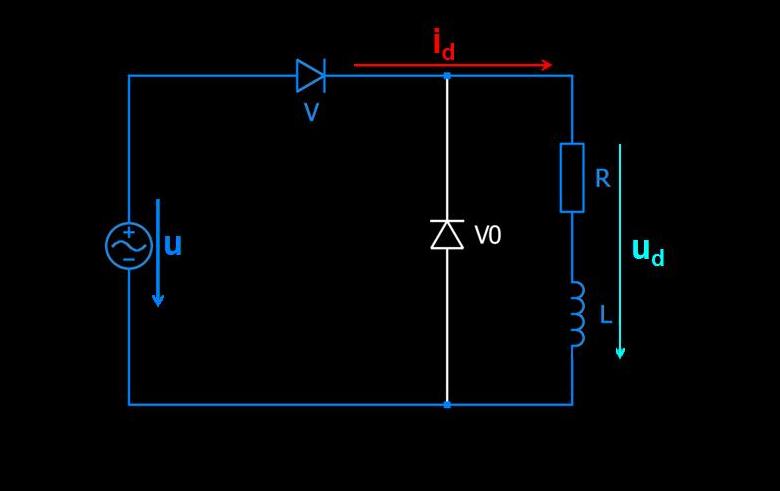

Parametry
obvodu

Um = 50V
R = 10Ω
L = 50mH
f = 50Hz

Při změně polarity napájecího napětí u začne být nulová dioda polarizována propustně a otevře se. Proud i_v0 uzavírající se ze zdroje přes nulovou diodu má pro diodu V závěrný směr a donutí ji vypnout. Tento jev nazýváme KOMUTACE. Po uzavření diody V je zátěž odpojena od zdroje a proud je dále protláčen zátěží přes nulovou diodu z vlastní magnetické energie nahromaděné v cívce.

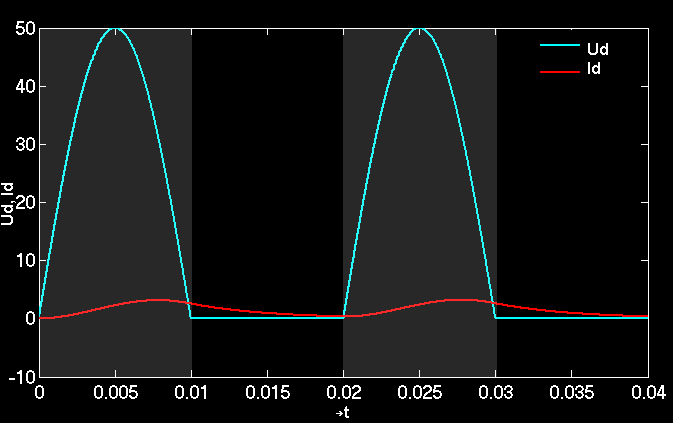

V první půlperiodě je průběh napětí u_d a proudu i_d totožný se zapojením usměrňovače bez nulové diody.
