EDUCON Jedocestný usměrňovač

Parametry
obvodu

Um = 50V
R = 1Ω
L = 40mH
Ui = 10V
f = 50Hz

Zátěž, která je zdrojem napětí Ui, se obecně označuje jako "aktivní". U neřízeného usměrňovače musí být polarita aktivní zátěže shodná s polaritou výstupního napětí usměrňovače -> kladné protinapětí +Ui.

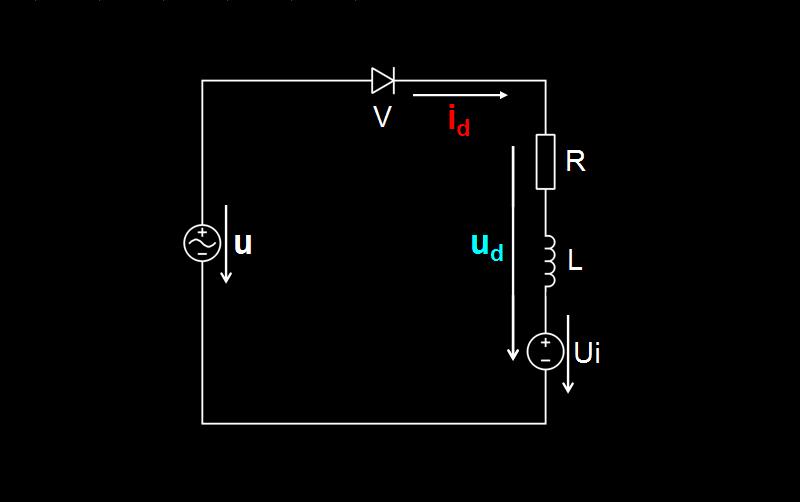

    Pokud je okamžitá hodnota napětí u menší než protinapětí Ui, je dioda V polarizována závěrně a nemůže se otevřít. Proud I_d je obvodem protlačován střední hodnotou napětí daného rozdílem u a Ui.

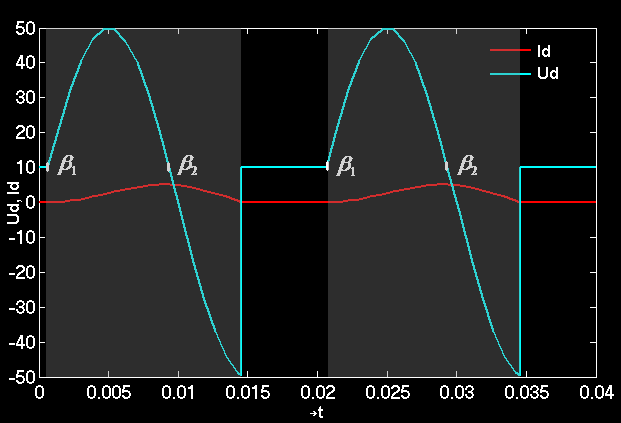

Jak můžeme vidět, napětí u_d nezačíná od nuly, ale od hodnoty Ui. Což je dáno tím, že okamžitá hodnota Ui je vyšší než hodnota napájecí.
