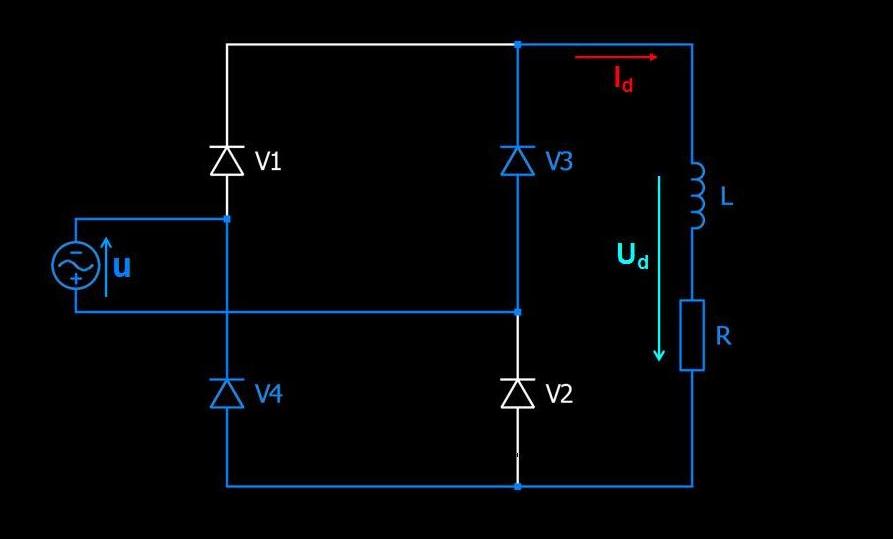

Silový obvod
Um = 50V
R = 10Ω
L = 80mF
f = 50Hz

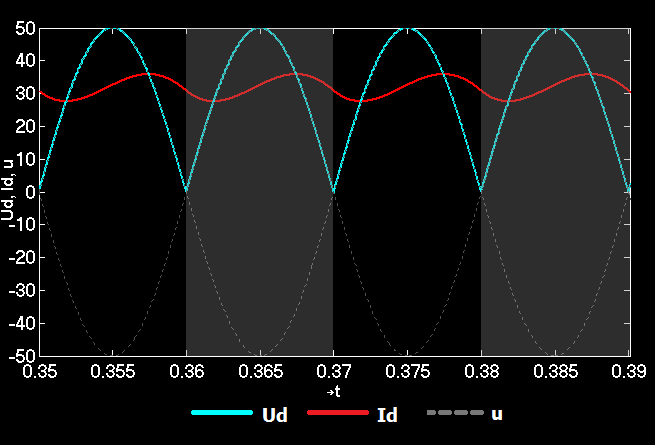

V okamžiku průchodu napětí ud nulou se otevírá druhá dvojice diod, což vyvolá komutační proud ik závěrného směru pro dosud vedoucí diody a tím je vypne. Napětí ud tedy nemůže klesat do záporných hodnot a nulová dioda by zde byla zbytečná. Vlivem indukčnosti L se proud vyhladí.
